電子行業的生產過程對溫度變化極為敏感，從芯片晶圓的蝕刻冷卻，到 PCB 線路板的焊接溫控，再到電子元件的老化測試，每一個環節的溫度穩定性都直接影響產品的良率和性能。冷水機作為關鍵溫控設備，需在潔凈室環境（Class 100-Class 10000）中提供 ±0.05℃的控溫精度，同時避免產生粉塵、靜電和結露，滿足電子制造對 “零污染”“高穩定” 的嚴苛要求。電子用冷水機的選型與運行，是平衡生產效率、產品質量與設備壽命的核心環節，更是推動電子產業向高精度、高集成度發展的重要支撐。
一、電子行業對冷水機的核心要求
（一）納米級控溫精度與穩定性
電子元件的精密制造對溫度波動的容忍度極低：
? 半導體晶圓蝕刻過程中，反應腔溫度需維持在 70±0.05℃，溫度波動超過 0.1℃會導致線寬偏差（≥1nm），直接影響芯片性能；
? 激光焊接 PCB 線路板時，冷卻系統需將激光發生器溫度控制在 25±0.1℃，溫差每增加 0.5℃，焊接點合格率下降 8%；
? 電子元件老化測試箱需模擬 - 40℃至 85℃的溫度循環，降溫 / 升溫速率需穩定在 5℃/min（波動≤0.1℃/min），否則會導致測試數據失真。
某芯片代工廠因冷水機溫控波動（±0.1℃），導致一批次 12 英寸晶圓良率從 92% 降至 78%，直接損失超 200 萬元。
（二）潔凈防污染與防靜電設計
電子潔凈室環境要求冷水機具備嚴格的潔凈特性：
? 與冷卻介質接觸的部件需采用 316L 不銹鋼（電解拋光，表面粗糙度 Ra≤0.08μm），避免金屬離子析出（含量≤1ppb）；
? 設備運行時的粉塵排放量需≤0.1 粒 /ft3（≥0.5μm），風機過濾器需達到 HEPA 級（效率≥99.97%）；
? 電氣系統需具備防靜電接地（接地電阻≤1Ω），表面電阻控制在 10?-10?Ω，避免靜電擊穿電子元件（ESD 敏感等級 Class 0）。
某 PCB 廠因冷水機管道銹蝕產生微粒（≥1μm），導致線路板短路不良率上升 3%，月返工成本增加 15 萬元。
（三）防結露與空間適配性
電子設備的精密結構需避免結露損壞：
? 冷卻水路與電子元件的溫差需控制在 5℃以內（環境濕度 50%-60%），或配備露點監測（精度 ±1℃），結露前自動調節水溫；
? 半導體設備配套的冷水機體積需小型化（≤0.5m3），可集成于設備內部，噪音≤60dB（A），避免影響潔凈室環境；
? 管路布置需無直角彎頭（曲率半徑≥5D），采用卡套式連接（無泄漏，拆裝無微粒產生）。
二、不同電子制造環節的定制化冷卻方案
（一）半導體制造：高精度與高潔凈
1. 晶圓蝕刻冷卻
某半導體廠采用該方案后，晶圓蝕刻線寬偏差控制在 0.5nm 以內，良率提升至 95%。
? 核心挑戰：等離子體蝕刻機的反應腔在高頻電場作用下產生大量熱量（10-30kW），需快速冷卻至 70±0.05℃，且冷卻介質不得引入金屬雜質。
? 定制方案：
? 采用磁懸浮離心冷水機（無油運行），制冷量 20-50kW，水溫控制精度 ±0.03℃，配備納米級過濾器（精度 0.1μm）；
? 冷卻介質為超純水（電阻率≥18.2MΩ?cm，總有機碳≤10ppb），循環系統采用全密閉設計（避免空氣接觸）；
? 與蝕刻機 PLC 聯動，根據射頻功率（100-5000W）自動調整冷量（響應時間≤0.5 秒）。
1. 離子注入機冷卻
? 核心挑戰：離子注入機的加速管工作時溫度達 150℃，需冷卻至 50±0.5℃，冷卻系統需耐受高能離子輻射（劑量≤10?rad）。
? 定制方案：
? 采用抗輻射冷水機（部件耐輻射等級≥10?rad），制冷量 15-40kW，水溫控制精度 ±0.3℃；
? 加速管冷卻水路采用雙套管設計（內管走超純水，外管走屏蔽水），避免輻射泄漏；
? 配備輻射劑量監測儀，超標時自動停機并切斷水源（防止污染擴散）。
（二）電子元件制造：防結露與穩定性
1. PCB 激光焊接冷卻
? 需求：激光焊接 PCB 時，激光二極管（功率 50-200W）需維持 25±0.1℃，溫度過高會導致波長漂移（≥1nm），影響焊接精度。
? 方案：
? 采用微型渦旋冷水機（體積≤0.2m3），制冷量 1-5kW，水溫控制精度 ±0.05℃，配備 PID 精密控制器；
? 冷卻水路與激光頭采用熱管傳導（溫差≤2℃），避免直接接觸產生結露；
? 與焊接機同步啟停，預熱階段（10 秒）快速將溫度穩定至設定值（波動≤0.05℃）。
1. 電容 / 電阻老化測試冷卻
? 需求：電子元件老化測試需在 - 40℃至 85℃循環（1000 次），冷卻系統需為測試箱提供 - 50℃至 90℃的載冷劑，控溫精度 ±0.3℃。
? 方案：

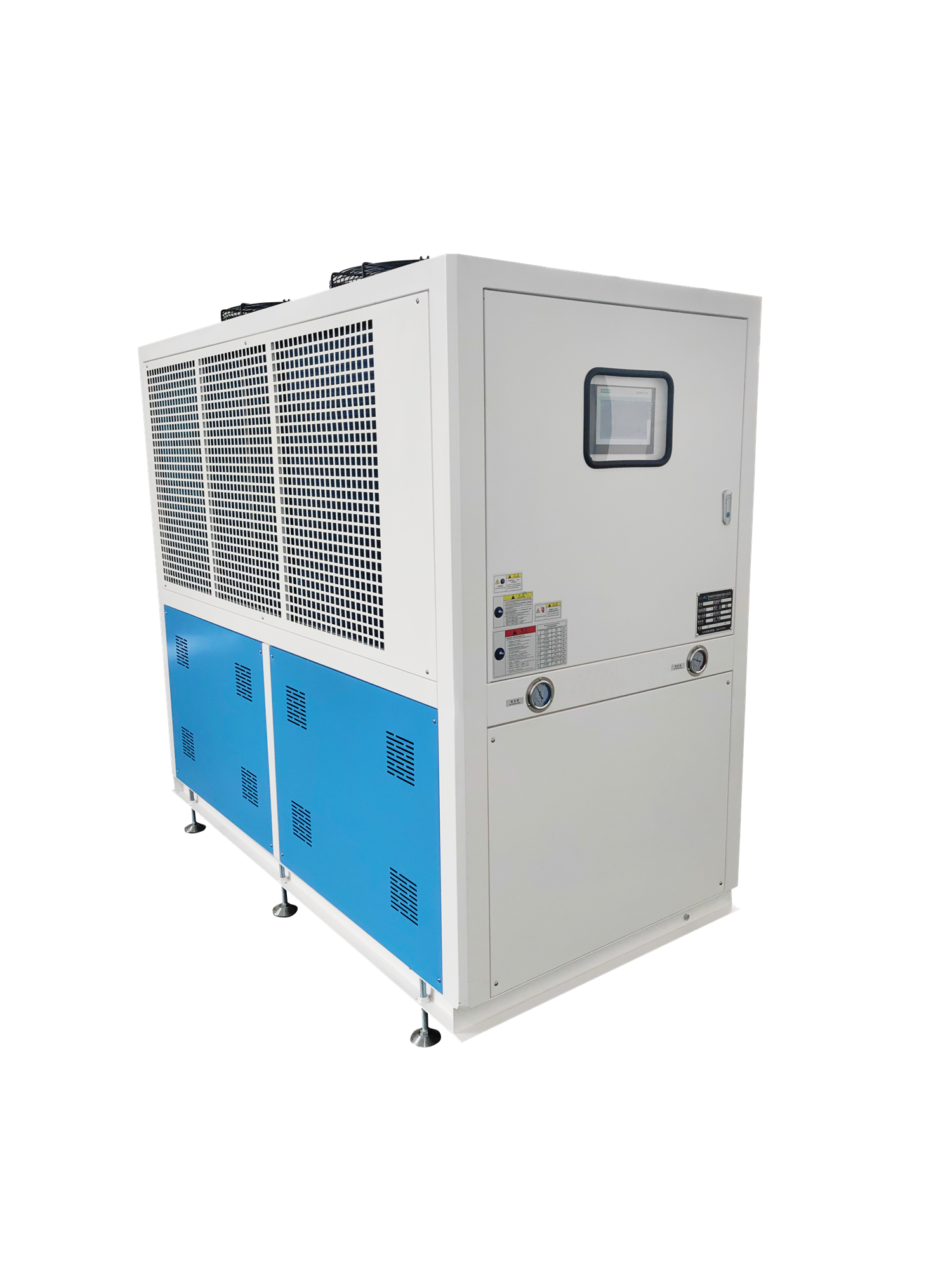

? 采用復疊式冷熱一體機（制冷量 5-20kW），配合電加熱實現寬溫域控制，速率 0.5-10℃/min 可調；
? 載冷劑為硅油（粘度 50cSt，-60℃不凝固），循環系統配備磁力泵（無泄漏，避免污染）；
? 測試箱內安裝 16 點溫度傳感器，與冷水機形成閉環控制（溫度均勻性≤±0.5℃）。
（三）顯示面板制造：大面積均勻冷卻
1. LCD 面板貼合冷卻
某面板廠采用該方案后，貼合氣泡不良率從 4% 降至 0.8%，月節約成本 80 萬元。
? 核心挑戰：LCD 面板貼合過程中（尺寸 1-10.5 代線），壓合輥需維持 50±0.5℃恒溫，輥面溫差超過 1℃會導致氣泡不良率上升 5%。
? 定制方案：
? 采用多機頭冷水機（每輥獨立控制），制冷量 50-200kW / 輥，水溫控制精度 ±0.2℃；
? 壓合輥內部采用螺旋式水路（水流速 2m/s），確保軸向溫差≤0.3℃，徑向溫差≤0.5℃；
? 配備激光位移傳感器，監測輥面熱變形（≤0.01mm），動態調整冷卻水量補償。
1. OLED 蒸鍍冷卻
? 需求：OLED 蒸鍍腔需維持 - 10℃至 20℃恒溫（真空度 1×10??Pa），冷卻系統需無揮發物（避免污染蒸鍍材料）。
? 方案：
? 采用氦氣制冷冷水機（無油設計），制冷量 10-50kW，載冷劑為高純度氦氣（純度 99.999%）；
? 蒸鍍腔冷卻套采用無氧銅材質（導熱系數≥401W/m?K），確保溫度均勻性（±0.5℃）；
? 系統總揮發物（TVOC）≤0.1ppm，符合 OLED 材料純度要求（99.999%）。
三、運行管理與潔凈維護
（一）超純水系統管理與介質控制
1. 超純水處理
? 水質指標：電阻率≥18.2MΩ?cm，總硅≤5ppb，顆粒數（≥0.1μm）≤1 個 /mL，每小時在線監測；
? 循環系統：采用全密閉設計（避免空氣接觸），水流速≥1m/s（防止微生物滋生），每 2 小時紫外線殺菌（254nm，強度≥30mJ/cm2）；
? 定期維護：每周更換終端過濾器（0.1μm），每月化學清洗管路（1% 氫氟酸循環 30 分鐘），每季度檢測金屬離子含量。
1. 載冷劑管理
? 低溫系統：使用電子級硅油（如 Dow Corning 200），體積電阻率≥101?Ω?cm，介電常數≤2.7；
? 常溫系統：超純水添加電子級阻垢劑（如聚天冬氨酸，濃度 5-10ppm），避免管道結垢；
? 兼容性測試：新載冷劑需與設備材質（如 PTFE、氟橡膠）進行 72 小時浸泡試驗（溶出物≤1ppb）。
某半導體廠通過嚴格的介質管理，冷卻系統導致的產品不良率從 1.2% 降至 0.3%，達到國際先進水平。
（二）潔凈維護與防污染措施
1. 設備潔凈維護
? 每日：用 IPA（異丙醇）擦拭設備表面（Class 100 潔凈布），檢查過濾器壓差（≤50Pa）；
? 每周：更換風機過濾器（HEPA 級），清潔冷凝水盤（避免微生物滋生）；
? 每月：對可拆卸部件進行超聲波清洗（40kHz，30 分鐘），用 18.2MΩ 超純水沖洗至 TOC≤10ppb。
1. 微粒與靜電控制
? 微粒監測：在冷水機出風口安裝粒子計數器（采樣率 1cfm），實時監控≥0.5μm 微粒（≤1 粒 /ft3）；
? 靜電防護：操作人員需穿防靜電服（表面電阻 10?-10?Ω），設備接地電阻每日檢測（≤1Ω）；
? 某 LCD 廠實施后，潔凈室微粒超標次數從每月 3 次降至 0 次，靜電損壞事件歸零。
（三）節能運行與智能控制
1. 精準負荷調節
? 變頻磁懸?。焊鶕O備實時熱負荷（如蝕刻機射頻功率）自動調整壓縮機轉速（20-100Hz），部分負荷時 COP≥4.5；
? 分時控溫：白班生產高峰維持高精度（±0.05℃），夜班設備待機時放寬至 ±0.5℃（節能 15%）；
? 某電子廠應用后，冷水機年耗電量下降 35 萬度，電費節約 28 萬元。
1. 余熱回收與系統集成
? 高溫回水（50-60℃）：通過換熱器加熱潔凈室新風（從 15℃升至 25℃），節約空調能耗；
? 與工廠 MES 系統集成：實時采集冷水機運行數據（溫度、流量、能耗），進行預測性維護（故障預警準確率≥90%）；
? 某芯片廠集成后，設備維護成本降低 25%，非計劃停機時間從 8 小時 / 月降至 2 小時 / 月。
四、典型案例：半導體產業園冷卻系統設計
（一）項目背景
某半導體產業園（含 3 家芯片廠、2 家封裝測試廠）需建設集中冷卻系統，服務于 10 臺光刻機、20 臺蝕刻機、15 臺離子注入機，要求系統控溫精度 ±0.05℃，潔凈等級 Class 100，年運行時間 8760 小時（無間斷）。
（二）系統配置
1. 分區冷卻架構：
? 核心工藝區：8 臺 100kW 磁懸浮冷水機（6 用 2 備），供應 25±0.05℃超純水，總循環水量 500m3/h；
? 輔助設備區：5 臺 50kW 渦旋冷水機，服務激光焊接、老化測試設備，水溫控制 20±0.1℃；
? 低溫測試區：3 臺 30kW 復疊式冷水機，提供 - 40±0.5℃載冷劑（硅油），滿足低溫測試需求。
1. 潔凈與智能設計：
? 全系統管道采用 316L 不銹鋼（電解拋光），閥門為衛生級隔膜閥（無死角），配備 0.1μm 終端過濾器；
? 安裝在線監測系統（溫度、電阻率、微粒數），數據實時上傳至潔凈室管理平臺，超標時自動報警；
? 余熱回收系統（回收 50-60℃回水熱量），用于潔凈室新風加熱和工藝熱水制備（年節約能源成本 300 萬元）。
（三）運行效果
? 產品良率：芯片蝕刻良率從 90% 提升至 96%，封裝測試合格率從 95% 升至 99%；
? 運行穩定性：系統平均無故障時間達 20000 小時，滿足半導體 24 小時不間斷生產需求；
? 成本效益：單位芯片冷卻能耗降至 0.3kWh / 片，年總節能效益 450 萬元，投資回收期 3 年。
電子行業的冷水機應用，是 “納米級控溫” 與 “超潔凈環境” 的完美融合，它不僅是保障電子元件精密制造的關鍵設備，更是推動半導體、顯示面板等高端產業突破的重要基石。隨著電子設備向 “更小尺寸、更高集成” 發展（如 3nm 芯片、柔性顯示），冷水機將向 “更高精度（±0.01℃）、零揮發、AI 自適應控制” 方向演進，如開發基于數字孿生的虛擬調試系統（提前驗證溫控效果）、采用磁流體密封技術（徹底消除泄漏風險）等。
