航空航天領域的環境模擬測試是保障飛行器、航天器及核心部件可靠性的關鍵環節，從發動機的高低溫循環測試，到衛星組件的熱真空試驗，再到機載電子設備的振動 - 溫度復合測試，每一項測試都對溫度控制的寬域性、精準性和穩定性提出極致要求。航空航天產品在極端環境（-196℃至 200℃）下的性能表現直接決定任務成敗，溫度控制偏差 1℃可能導致測試數據失真，甚至引發部件失效誤判。冷水機作為環境模擬系統的 “溫控核心”，需在超寬溫域內提供 ±0.5℃的精準控溫，同時具備抗振動、低污染和快速響應特性。航空航天測試用冷水機的選型與運行，是平衡測試精度、設備安全與試驗效率的核心環節，更是推動航空航天技術迭代和裝備可靠性提升的重要支撐。
一、航空航天測試對冷水機的核心要求
（一）超寬域控溫與極端環境模擬
產品極端環境適應性對溫度范圍要求嚴苛：
? 衛星組件熱真空測試需模擬太空溫度循環（-150℃至 120℃），降溫速率需精準控制在 0.5-2℃/min，偏差超 0.2℃/min 會導致熱應力測試數據無效；
? 航空發動機部件測試需維持高溫環境（150-200℃），溫度均勻性要求≤±1℃，否則會導致材料疲勞壽命評估偏差≥10%；
? 機載電子設備測試需在 - 55℃至 85℃間快速切換（溫變速率 5℃/min），溫度沖擊響應滯后≤30 秒。
某航天實驗室因冷水機低溫控溫偏差（-150℃實際達 - 145℃），導致衛星太陽翼展開機構測試出現誤判，后續飛行試驗中發生機械卡滯，直接損失超千萬元。
（二）低污染與高潔凈度控制
航天產品的高精密性對介質純凈度要求極高：
? 與航天器材料接觸的冷卻介質需達到超高潔凈標準（顆粒度≤1 個 /mL@0.1μm，總有機碳 TOC≤50ppb），避免污染光學部件和密封界面；
? 冷水機內部流道需采用電解拋光（Ra≤0.02μm），焊接工藝符合 NASA SP-5005 標準（無焊瘤、無死角），防止污染物析出；
? 密封材料需選用低揮發份氟橡膠（總揮發物≤0.1%），避免_outgassing_污染真空環境（真空度≥1×10??Pa）。
某航空實驗室因冷卻介質揮發物超標，導致紅外探測組件光學鏡頭鍍膜污染，測試精度下降 30%，重新測試延誤項目周期 3 個月。
（三）抗干擾與高可靠性設計
復雜測試環境對設備穩定性要求嚴苛：
? 冷水機需耐受 10-2000Hz 頻段振動（加速度≤20g），運行參數波動≤5%，避免振動耦合影響溫度控制精度；
? 關鍵系統需采用 3 重冗余設計（冷源、泵組、控制系統），平均無故障時間（MTBF）≥10000 小時，確保長周期測試（≥1000 小時）不中斷；
? 需具備遠程應急控制功能，在測試艙高壓、真空等危險環境下可實現無人值守運行，響應延遲≤1 秒。
二、不同航空航天測試場景的定制化冷卻方案
（一）航天器環境模擬：真空與深低溫測試
1. 衛星熱真空測試?yán)鋮s系統
某衛星研究院采用該方案后，熱平衡測試數據與在軌實測偏差≤3%，一次測試通過率提升至 95%。
? 核心挑戰：衛星整星熱真空測試需在真空艙（≤1×10??Pa）內模擬軌道溫度變化（-150℃至 100℃），艙內溫度均勻性要求≤±2℃，熱流密度達 500W/m2。
? 定制方案：

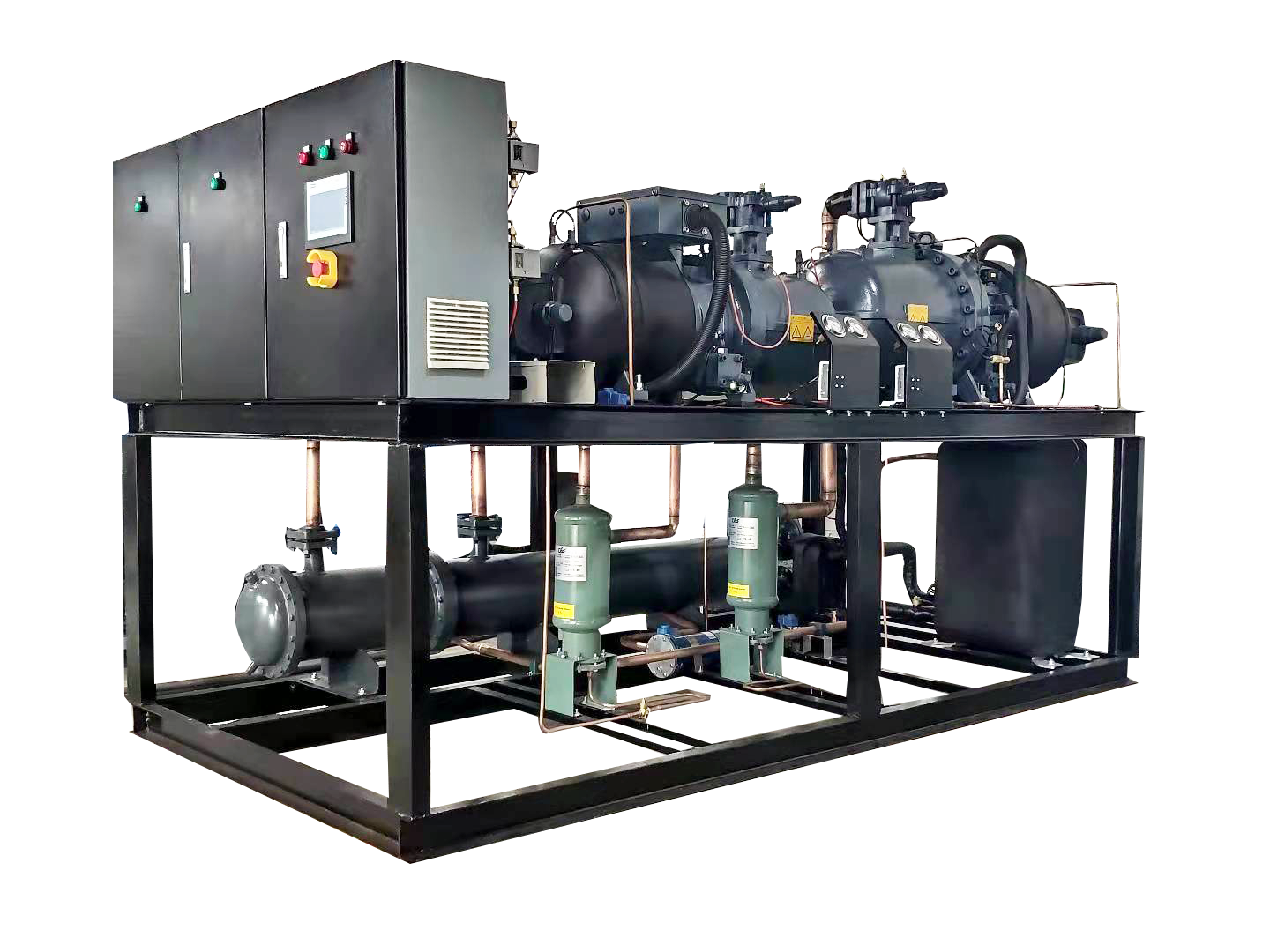

? 采用復疊式深低溫冷水機（一級 R404A + 二級 R23），制冷量 50-200kW，最低溫度 - 160℃，控溫精度 ±0.5℃；
? 配備液氮輔助制冷系統，在 - 120℃以下時開啟協同工作，降溫速率提升至 2℃/min，滿足快速冷浸需求；
? 與真空艙熱沉聯動，通過 PID + 模糊控制算法動態調整冷量輸出，精準復現衛星軌道溫度曲線（誤差≤1℃）。
1. 航天器材料低溫力學測試?yán)鋮s系統
? 核心挑戰：材料低溫力學測試需將試樣冷卻至 - 196℃（液氮溫度），維持恒定溫度后進行拉伸 / 壓縮試驗，溫度波動會導致力學性能測試偏差（≥5%）。
? 定制方案：
? 采用氦氣制冷 + 冷水機復合系統，冷水機為氦氣預冷器供冷（-80℃），最終通過氦膨脹機制冷至 - 196℃；
? 試樣夾具內置微型溫度傳感器（精度 ±0.1℃），實時反饋溫度偏差并動態調節冷量，均勻性≤±1℃；
? 系統具備超低溫保護功能，當溫度低于 - 200℃時自動切斷冷源，避免材料脆化過度導致測試失效。
（二）航空發動機測試：高溫與高壓環境模擬
1. 發動機燃燒室部件測試?yán)鋮s系統
? 需求：發動機燃燒室部件測試需在高溫（1000-1500℃）、高壓（1-5MPa）環境下進行，冷卻系統需快速移除部件余熱（單部件散熱量≥500kW），避免測試件過熱燒蝕。
? 方案：
? 采用高壓離心式冷水機（工作壓力 4.0MPa），制冷量 500-2000kW，為測試件水套供水，水溫控制在 30±1℃；
? 冷卻水路采用多通道并聯設計，每個熱區獨立控溫，確保部件表面溫度梯度≤5℃/mm；
? 與燃燒控制系統聯動，根據燃油流量（0.1-1kg/s）和進口壓力自動調整冷卻水量，維持熱平衡。
1. 航空發動機附件傳動測試?yán)鋮s系統
? 需求：附件傳動系統（齒輪箱、液壓泵）測試需控制環境溫度（-55℃至 120℃）和潤滑油冷卻（50-80℃），溫度偏差會導致傳動效率測試偏差（≥2%）。
? 方案：
? 采用冷熱一體機（制冷量 100-500kW），配合電加熱實現寬溫域控制，環境溫度精度 ±1℃；
? 潤滑油冷卻采用板式換熱器，冷水機提供 10±1℃冷卻水，換熱量控制精度 ±3%；
? 系統配備振動隔離裝置（振動傳遞率≤5%），避免測試臺振動影響冷水機運行穩定性。
（三）機載設備測試：復合環境模擬
1. 電子設備溫度 - 振動復合測試?yán)鋮s系統
某航空電子企業采用該方案后，復合環境測試通過率從 75% 提升至 98%，產品可靠性驗證周期縮短 40%。
? 核心挑戰：機載雷達、導航設備需進行溫度（-55℃至 85℃）- 振動（20-2000Hz）復合測試，冷卻系統需在強振動環境下維持溫度穩定（波動≤±0.5℃）。
? 定制方案：
? 采用緊湊型渦旋冷水機（制冷量 20-100kW），整機安裝空氣彈簧減震器（振動衰減率≥95%）；
? 冷卻管路采用金屬波紋管 + 柔性接頭設計，吸收振動位移（±5mm），避免管路疲勞斷裂；
? 與振動臺控制系統同步觸發，在振動加載瞬間增強冷量輸出（提升 10%），抵消振動生熱影響。
1. 機載電池高低溫循環測試?yán)鋮s系統
? 需求：機載鋰電池需進行 - 40℃至 70℃循環測試（1000 次以上），每次循環升降溫速率 5℃/min，溫度均勻性≤±1℃，確保飛行供電穩定性。
? 方案：
? 采用復疊式冷水機（制冷量 30-150kW），配備高頻 PID 控制器（調節周期 0.1 秒），升降溫速率偏差≤0.2℃/min；
? 測試艙內采用強制風循環 + 壁面換熱復合方式，每個電池模組附近設置獨立溫度傳感器，動態補償風量；
? 系統記錄完整循環溫度曲線，自動計算每次循環的溫度波動度（≤0.5℃），作為測試有效性依據。
三、運行管理與可靠性保障策略
（一）超潔凈控制與介質管理
1. 冷卻介質純凈度保障
? 介質選用：采用高純度去離子水（電阻率≥18.2MΩ?cm）或航天級防凍液（符合 MIL-PRF-87251 標準），初始顆粒度≤1 個 /mL@0.1μm；
? 過濾系統：采用四級過濾（5μm→1μm→0.1μm→0.02μm），終端過濾器每 500 小時更換，使用前進行完整性測試（氣泡點≥0.2MPa）；
? 在線監測：實時監測介質電阻率、顆粒數和 TOC 值，超標時自動切換至備用回路，確保測試不受污染。
1. 系統潔凈度維護
? 管路清潔：新系統啟用前進行化學清洗（硝酸 + 氫氟酸混合液）和鈍化處理，去除氧化皮和污染物；
? 定期凈化：每季度用超純水沖洗系統（流速 1.5m/s），每年進行離線化學清洗，確保管路內壁清潔度（Ra≤0.02μm）；
? 某航天實驗室通過潔凈控制，測試件表面污染物殘留量控制在≤0.1mg/m2，光學部件測試精度提升 20%。
（二）冗余設計與應急保障
1. 多重冗余與容錯機制
? 冷源冗余：關鍵測試采用 2N 冗余冷水機組，獨立供電、獨立管路，單系統故障時 30 秒內無縫切換；
? 控制冗余：采用三重化 PLC 控制系統（TMR 架構），運算結果一致性校驗，單點故障不影響控制輸出；
? 能源冗余：配備 UPS 電源（維持 30 分鐘）和柴油發電機（15 分鐘內啟動），確保低溫測試時不結霜損壞設備。
1. 全生命周期健康管理
? 狀態監測：部署振動、壓力、溫度傳感器，實時評估壓縮機、泵組健康狀態，振動超標（≥1.0g）時預警；
? 預測性維護：基于運行數據建立壽命預測模型，關鍵部件（壓縮機、換熱器）按剩余壽命的 80% 提前更換；
? 故障演練：每半年開展應急演練，模擬冷源中斷、介質污染等場景，確保響應時間≤30 秒。
（三）測試精度保障與數據追溯
1. 量值溯源與校準體系
? 定期校準：溫度傳感器每年送國防計量站校準（不確定度≤0.05℃），流量傳感器校準精度 ±0.1%；
? 動態驗證：每月在典型測試工況下進行溫度均勻性測試（9 點法），偏差超 1℃時停機檢修并追溯歷史數據；
? 測試復現：關鍵測試項目留存溫度曲線和控制參數，確保相同條件下測試結果可復現（偏差≤2%）。
1. 數據管理與分析
? 全程記錄：以 1Hz 頻率記錄溫度、流量、壓力數據，關聯測試件狀態參數，數據保存≥10 年（符合 GJB 438B 要求）；
? 趨勢分析：通過 AI 算法識別溫度控制偏差趨勢，提前預警潛在故障（如換熱器結垢導致的降溫速率下降）；
? 某航空研究院應用后，測試數據異常率從 5% 降至 0.5%，產品可靠性驗證周期縮短 30%。
四、典型案例：航天環境模擬測試中心冷卻系統設計
（一）項目背景
某國家級航天環境模擬測試中心需建設綜合冷卻系統，服務于 5 座大型熱真空艙（最大直徑 10m）、10 套發動機測試臺及 20 間電子設備測試間，要求溫度控制范圍 - 196℃至 200℃，精度 ±0.5℃，滿足 GJB 150A 軍用標準。
（二）系統配置
1. 冷卻架構
? 真空測試區：6 臺 300kW 復疊式深低溫冷水機（4 用 2 備），最低溫度 - 160℃，支持液氮協同制冷；
? 發動機測試區：4 臺 1000kW 高壓冷水機，工作壓力 4.0MPa，為燃燒室部件冷卻；
? 電子測試區：15 臺 50kW 精密冷熱一體機，服務溫度 - 振動復合測試臺，控溫精度 ±0.3℃。
1. 安全與精度設計
? 全系統采用超高潔凈設計（316L 不銹鋼電解拋光管路 + 低揮發密封件），介質純凈度達 CLASS 1 級；
? 安裝智能測試管理平臺，實現溫度曲線編程、設備狀態監控和測試數據追溯，符合 DO-160F 航空標準；
? 關鍵設備具備抗振動設計（20-2000Hz/20g）和防爆功能（Ex dⅡCT4），適應復雜測試環境。
（三）運行效果
? 測試精度：溫度控制偏差≤±0.4℃，熱流密度控制誤差≤2%，通過國防科技工業實驗室認可；
? 可靠性：系統連續運行 12000 小時無故障，平均無故障時間（MTBF）達 15000 小時；
? 效益：航天器熱平衡測試周期從 30 天縮短至 15 天，發動機部件測試效率提升 50%，年節約測試成本超 800 萬元。
航空航天環境模擬測試中的冷水機應用，是 “極端溫域控制”“超高潔凈保障” 與 “強環境適應性” 的高度統一，它不僅是驗證航空航天產品可靠性的核心支撐，更是推動尖端裝備技術突破的關鍵保障。隨著深空探測、高超音速飛行器等領域的發展，冷水機將向 “更深低溫（-200℃）、更高溫度（500℃）、全流程數字孿生” 方向突破。選擇專業的航空航天測試?yán)渌畽C(jī)，是實現高端裝備可靠化、國產化的必備條件。
